电视台高清播出解决方案

    随着高清技术的迅猛发展，大屏幕高清电视已在家庭中开始普及。人们期待电视呈现更真实逼真的画面，希望家中的电视节目能达到在电影院欣赏电影一般的收视效果。但电视台原有标清播出系统已经不能完全满足高清需求，高清频道高清播出数字化、网络化已成为电视发展的新阶段。华为深刻理解高清播出系统业务特点与要求，与合作伙伴共同携手提出高清播出系统解决方案，帮助电视台客户构建全高清、网络化、文件化的播出系统，适应未来电视节目播出发展规划和满足信号调度、多频道节目播出等方面需要。

一、应用场景

   随着高清技术的迅猛发展，大屏幕高清电视已在家庭中开始普及。人们期待电视呈现更真实逼真的画面，希望家中的电视节目能达到在电影院欣赏电影一般的收视效果。但电视台原有标清播出系统已经不能完全满足高清需求，高清频道高清播出数字化、网络化已成为电视发展的新阶段，构建全高清、全文件化、网络化播出系统需要关注以下几个问题。

1. 播控时延超出40ms帧精度，会引发播出事故

（1）消息业务要保证实时性，消息转发延时不应大于40毫秒

（2）高清文件转码迁移/同步迁移要保证大带宽，突发峰值14Gbps@20个高清台

2. 高清无带化，少一级备播，应急播出风险增加

（1）高清制作系统不使用磁带，去磁带备播

（2）备播层级减少，播出风险增加

二、方案概述

    针对高清播出系统播控时延超出40ms帧精度会引发播出事故的问题，华为提供播出控制与媒体迁移双平面的无阻塞网络方案，将播出控制和媒体迁移业务划分为两个平面、互不干扰，并通过业界领先的CE系列交换机构建起无阻塞交换网络，保证播控业务帧精度小于40ms要求。整张播出网络采用二层扁平网络设计，媒体业务核心与全台核心连接，信息业务核心与媒体业务核心连接。媒体业务采用一组堆叠交换机做为接入层连接到媒体业务核心，信息业务采用一组堆叠交换机做为接入层连接到信息业务核心，控制数据因对时延、抖动以及丢包有一定要求，单独采用一组堆叠交换机做为接入层连接到信息业务核心。

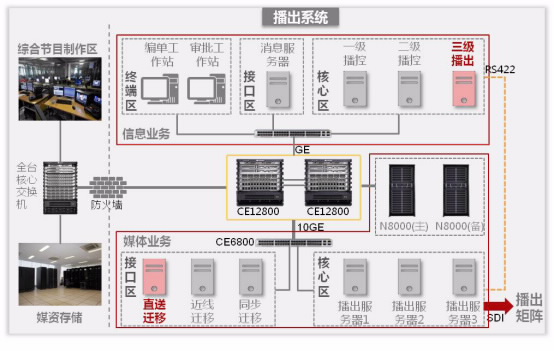

                                           图1 高清播出系统网络逻辑图

    为解决高清无带化，少一级备播，应急播出风险增加的问题，在节目准备环节，增加直线迁移实现从制作区直接迁移到播出存储的二级迁移；在节目播出环节，增加跟随备播实现视频服务器通道和控制工作站的三级备份，大大提高了播出的可靠性和安全性。

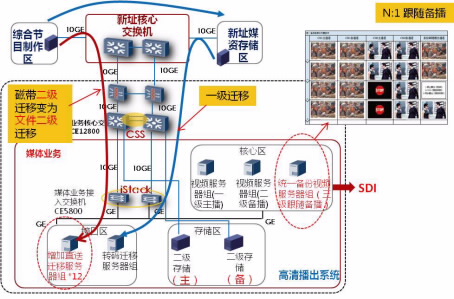

                         图2 直送迁移服务器与跟随备播作用示意图

    此外，建设支持高清播出的IT平台需要对原有标清播出系统的网络、存储及应用服务器等设备进行升级改造。华为凭借业界最长的产品线提供网络、存储、服务器等一站式产品与解决方案，帮助电视台客户降低高清播出建设成本与集成风险。

三、亮点

1. 播控与媒体迁移双平面、无阻塞网络，节目切换控制时延低于40ms

（1）播出控制与媒体迁移两个平面，互不干扰，保证播控业务的帧精度低于40ms

（2）核心Zone区控制信息优先转发，不需互访的业务Zone区逻辑隔离，保证核心区的优先级和安全性

2. 无带化二级迁移和三级备播方案，保障停播率小于5s/100h业务要求

（1）增加直送二级迁移和跟随三级备播等应急措施，保障停播率小于5s/100h业务要求

（2）无阻塞网络和直线迁移业务深度绑定，保障制作域节目直送最高优先级
