OceanStor 18000系列高端存储系统

    OceanStor 18500/18800高端存储系统是新一代数据中心(虚拟化、混合云、精简IT、低碳)的最佳存储平台,具备“安全可靠,弹性高效”的产品特点,适用于关键业务存储,能满足金融、政府、能源、制造、交通、教育、电信等各行业对核心业务的需求。

一、产品概述

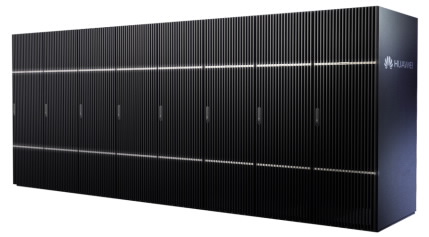

    OceanStor 18500/18800高端存储系统是华为自主研发的存储高端旗舰产品系列,包括OceanStor 18500OceanStor 18800两种型号,致力于为企业级数据中心提供安全可信、弹性高效的核心存储解决方案。

    OceanStor 18500/18800基于Smart Matrix智能矩阵架构和XVE全虚拟化专用操作系统,最大扩展至16个控制器、3,216块硬盘、7,680TB容量,192GB系统带宽、3TB Cache,256个主机接口(FC/FCoE/iSCSI),最大支持65,536台服务器共同使用。

    软件方面,OceanStor 18500/18800配备SMART系列资源管理软件和Hyper系列数据保护软件,最大提升资源利用效率、提供关键业务智能优先保障和7*24业务可用性。

    OceanStor18500/18800采用整柜交付的模式,支持机柜分散布放。



二、功能和价值

    采用企业级存储专用XVE操作系统的OceanStor 18500/18800专为支持企业客户的关键业务而打造,致力于为企业级数据中心提供安全可信、弹性高效的核心存储解决方案。创新的Smart Matrix智能矩阵式系统架构、全虚拟化智能卷、Smart系列资源管理软件、Hyper系列数据保护软件及Ultra系列软件提供了前所未有的性能、可用性、功能和成本优势。

    安全可信,核心业务永不中断

  • 1、全冗余的系统设计:Smart Matrix智能矩阵架构,全冗余16控制器,提供最大性能与稳定性,确保数据永不丢失

  • 2、Raid 2.0+技术:磁盘数据恢复速度提高20倍

  • 3、关键业务专属智能保障:SmartQoS和Cache分区为核心业务提供更高级别的保障

  • 4、完备的容灾方案:0-5秒RPO业界最低数据丢失量,Hyper系列容灾管理软件业务永不中断

  •

        弹性高效,未来挑战从容应对

  • 1、无可匹敌的性能与规格:最大支持3,216块磁盘达到7,680TB容量,业界最大存储容量,192GB系统带宽、3,072GB缓存、100万SPC -1 IOPSTM,最大支持65536台服务器共同使用,满足多业务、高载荷复杂环境需求

  • 2、全面扩展:4S弹性扩展,性能和容量随业务增长同步扩展

  • 3、Smart系列软件:提供存储智能化

  •

        从容应对虚拟化趋势:全虚拟化内部软件架构,开放标准的广泛支持,提升虚拟化环境下的生产效率和数据保护及管理能力

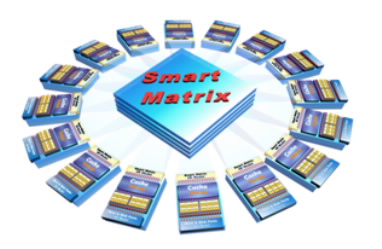

        1、Smart Matrix智能矩阵架构(Smart Matrix Architecture)

        企业级存储专享的系统架构,通过控制器横向扩展系统资源,从而超越现有体系架构的物理约束,带来强劲的系统扩展力与可用性。

        PCIe全交换,端到端可靠- Smart Matrix Architecture基于PCIe 2.0网络,所有OceanStor 18500/18800控制器通过PCIe 2.0网络全交换互连,带宽高达192GB/s。每个控制器整合了前端、缓存和后端功能。多控同时下盘,提升卷I/O处理效率。

        Scale-Out横向扩展-Smart Matrix Architecture可线性扩展系统资源,无中断添加OceanStor18500/18800控制器,最大可扩展至16个,所有控制器可分散于整个数据中心内。





        2、全虚拟化智能卷

        通过将磁盘切分成MB级别的块大小(Chunk),使得LUN数据均匀地分布到更多的磁盘上,为Smart系列功能提供基础,并且当出现硬盘故障时,剩余硬盘均参与重构读写,提升重构效率;重构时间缩短,也降低了重构时第二块盘损坏机率,提升了系统的可靠性。

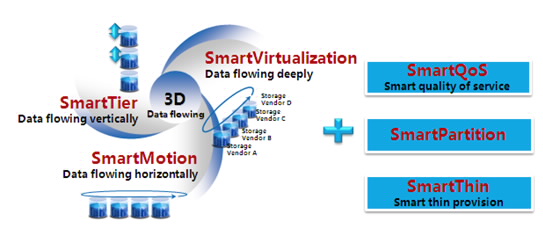

        3、SMART系列资源管理软件

        通过Smart系列功能提升OceanStor 18000系列效率与弹性:

        SmartTier

        SmartTier软件通过细粒度数据统计和自动迁移,使数据分布在最合适的硬盘层级(分为SSD、SAS、NL-SAS三层)。SmartTier软件可根据业务特点设置不同的策略,包括指定颗粒度(256KB ~ 64MB),指定统计周期(数小时或数天),指定迁移模式(自动或手动),指定迁移时段,指定迁移速度。SmartTier软件可提升热点数据的存储性能,降低冷数据的存储成本,提高存储系统的整体性价比。

        SmartMotion

        SmartMotion智能数据迅移软件通过在同一硬盘层级内自动调整数据的分布,使硬盘利用更加均衡,避免了热点硬盘的出现,从而提升了硬盘的资源利用率,并提高了硬盘整体的可靠性。

        SmartQoS

        SmartQoS将I/O按应用优先级分类,排列到不同的队列中,系统资源优先处理高优先级的I/O队列。根据策略管理优化性能,为关键应用程序设定性能目标,为优先级较低的应用程序设置上限目标,防止抢占过多的存储资源,并能制定计划,按不同的时间间隔执行策略。

        SmartPartition

        SmartPartition按照不同业务分类指定该业务所能使用的缓存容量大小,为重要业务划分足够的缓存资源,确保业务性能得到保障。

        SmartThin

        按需进行容量分配。以64KB的分配粒度和回收粒度,支持空间回收,回收VMware、Veritas Storage Foundation、Windows Server等典型应用删除的空间,支持Thin Lun空间预分配。

        SmartVirtualization

        OceanStor 18500/18800阵列可通过SmartVirtualization增值功能实现异构存储阵列的整合,通过统一对应用服务器提供存储服务,通过利旧和资源整合,简化管理,提升存储设备的资源利用率,保护客户既有投资。





         4、Hyper系列数据保护软件

         HyperSnap

         在不中断业务的情况下,快速捕捉在线数据,组成源数据的副本,避免出现因病毒、误操作等造成的数据丢失,可用于备份、开发测试、数据挖掘、数据恢复等。瞬间生成快照,对于任何容量的源卷,都能在几秒内生成快照;精简数据快照仅保存变化数据,节省存储空间;生成某一时间点的快照拷贝。

         HyperClone

        为源数据LUN建立完整的物理拷贝(镜像数据),客户通过对主LUN和从LUN执行同步和分裂操作来获取主LUN的物理副本。最多可支持一对八的物理拷贝,可同时备份出八份数据,应用于不同方式的数据分析。

        HyperReplication /S

        跨阵列的主LUN和从LUN数据镜像,主LUN和从LUN数据完全一致,保证同城范围内的数据高可用,实现零数据丢失。

        HyperReplication /A

        跨地域的主LUN和从LUN数据复制,实现跨数千公里的异地数据容灾。最小支持5秒的RPO,最大限度地降低宕机损失。自定义的周期同步策略,最大限度地减少乃至消除对应用程序和主机的性能影响。

        HyperReplication /CG

        将适用于同一个复制策略的多个数据卷组合成一个一致性组(Consistency Group),保证多个数据卷的相关一致性。



        5、5个9的可靠性

        OceanStor 18500/18800从架构、模块、部件、数据、软件、方案各个层面满足客户对业务连续性的需求。

        OceanStor 18500/18800为多控设计,16个控制器之间相互冗余,控制器之间采用PCIe 2.0全光互联设计,提高了长距离数据传输的可靠性,连接到两个冗余的DSW实现控制器间的数据交换。

        OceanStor 18500/18800的RAID2.0+块虚拟化卷架构,数据重构速度最快可以达到30分钟重构1TB ,降低双盘失效率。

        OceanStor 18500/18800的主机I/O通道、硬盘I/O通道、PCIe交换通道、GE交换通道和局域网通道都有冗余路径。各个通道之间的相互隔离,确保了业务平面、控制平面和管理平面之间的隔离,每个功能平面可在各自平面内部单独完成故障检测、修复和隔离,互不影响。

        OceanStor 18500/18800的供电、散热模块均采用冗余设计,在设备规格内,任一部件故障,系统均可稳定运行。

        OceanStor 18500/18800的Hyper系列、Ultra系列数据安全软件,对客户数据进行充分的本地和远程保护,配合华为容灾解决方案,提高客户业务连续性。


         6、强劲的扩展能力

        具有Smart Matrix Architecture的OceanStor 18500/18800可以配置最多3216个驱动器,最高可提供7.6PB的可用容量。每个系统提供高达3TB的内存,以及最多256个光纤通道端口或者iSCSI端口。

        OceanStor 18500/18800是分布式的多控制器存储系统,能够无中断地从2个控制器扩展到16个。控制器分布在每一个系统柜中,OceanStor 18500/18800最大可部署8个系统柜和2个扩展存储柜。每个系统柜可支持最多192个3.5英寸驱动器或408个2.5英寸驱动器;每个扩展存储柜可支持最多192个3.5英寸驱动器。

        OceanStor 18500/18800提供全面的驱动器选项,从超快的企业级SSD驱动器到高容量的4TB NL-SAS驱动器。使用企业级SSD驱动器,可以以更低的能耗支持更高的工作负载。分层存储让你能够优化系统性能,同时降低成本。OceanStor 18500/18800支持8Gb/s光纤通道、以及用于FCoE和iSCSI链接的10Gb/s以太网端口。


    三、奖项荣誉

    2013年

        WatchStor年度用户总评榜“2012云计算基础架构最佳存储产品奖”

        信息改变未来——2012 WatchStor用户总评榜”以当前IT领域最为热门的云计算大数据为评选领域,同时从产品与解决方案、品牌与创新两个角度来考量本年度IT领域各个企业的表现。华为OceanStor 18000系列高端存储系统从全球优秀的高端存储产品中脱颖而出,荣获“2012年云计算基础架构最佳存储产品”。


        上海市教委“第十届上海教育博览会教育信息化展十佳信息化产品奖”

        华为OceanStor 18000系列高端存储系统荣获上海市教委《第十届上海教育博览会教育信息化展十佳信息化产品奖》,成为唯一入选的存储产品。4月,华为OceanStor 18000系列闪耀亮相上海教育博览会信息化展,凭借业界最高的系统规格、高效丰富的数据管理功能、沉稳大气的帅气外形惊艳全场,一举赢得上海市教委的青睐。


        《电脑商情报》(Computer Business Information, CBI)“2013年度竞争力产品”

        华为OceanStor 18000系列高端存储系统凭借其创新的智能矩阵式系统架构、业界最高的系统规格,高效的数据管理和完备的容灾方案,荣登《电脑商情报》(Computer Business Information, CBI)“2013中国IT产品龙虎榜”,成为唯一入选 “年度竞争力产品”的高端存储产品,并获得“新一代数据中心最佳存储平台”的积极评价。


        SNW2013 优秀产品奖

        在由全球网络存储工业协会(SNIA)和计算机世界(Computer World)共同主办的“SNW2013中国”大会上,华为OceanStor 18000系列高端存储系统获得了素有“存储行业奥斯卡”之称的“SNW优秀产品奖”。 SNIA是全球存储行业的领导组织,目前拥有420多家来自世界各地的公司成员以及7100多名个人成员,并在全球拥有7家分支机构。本次获奖再次表明存储业界对OceanStor 18000系列的高度认可和评价。

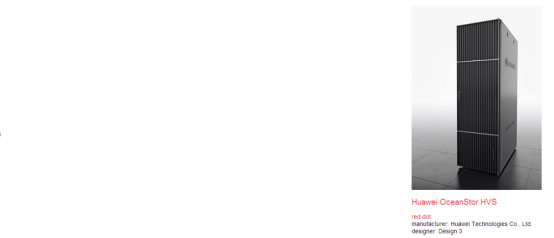

        德国红点设计大奖

        在德国埃森召开的2013年红点奖(red dot design award)颁奖仪式上,华为OceanStor 18000系列高端存储系统凭借可靠弹性的设计和沉稳大气的外型获得2013年度产品设计红点奖(product design 2013),成为唯一获得该奖项的存储产品。红点奖是全球最权威的设计奖项,以评选标准苛刻著称,被誉为工业设计界的“奥斯卡”,入选产品代表着该领域全球最出色的工业设计水平。OceanStor 18000系列的工业设计注重实用和审美的完美结合,体现出高端存储大气沉稳的形象,传递了OceanStor 18000系列安全可信、弹性高效的核心理念。


    第15届中国国际工业博览会金奖

        在第15届中国国际工业博览会(简称工博会)上,组委会专家组和参观嘉宾从167家海内外参展单位申报的217项展品中评选出40项获奖产品,华为OceanStor 18000系列高端存储系统最终凭借其卓越的性能和在智慧城市领域的成功应用,获得了本届工博会“信息与通信技术应用展”的唯一金奖,这也代表了ICT领域最领先的技术和应用创新水平。
