SmartAX MA5616 多业务接入设备
华为公司SmartAX MA5616是业界领先的灵活插卡式PON远端多业务MDU产品。主要应用于FTTC/FTTB宽带建设场景。MA5616产品为2U高,19英寸宽的灵活插卡式产品,提供GPON、EPON、GE三种网络接口,提供ADSL2+、VDSL2、SHDSL、POTS、ISDN、FE、GE等多种用户接口。MA5616产品具备高接入密度、高处理性能、高可靠性、易维护、绿色节能、面向未来的架构设计等六大特色,适用于楼道/机柜安装、室内/室外应用等多种场景。
1、产品特点
1、接入密度高:最大支持256路POTS用户,或128路ADSL2+用户,或192路VDSL2,或64路FE用户。采用COMBO板可同时提供128路POTS+128路ADSL2+;
2、业务灵活配比:支持各种业务板任意混插,各种端口数量配比灵活,提高实装率,满足不同的客户需求;
3、支持COMBO板(4GE+4FE),可有效提高接入密度,节省机房空间,并减少线缆走线复杂度;
4、支持P2P光接入板,可为高价值客户提供大带宽接入;
5、支持48V蓄电池备电,既支持铅酸蓄电池,又支持铁锂蓄电池;
6、可运营的IPTV业务:强大的业务交换容量、系统包转发率以及高集成度(数据交换和用户管理),使其具有了电信级的组播运营能力;
7、完善的语音特性:支持语音业务、传真业务和Modem业务等基本业务,三方通话、呼叫等待、呼叫转移、主叫号码显示、主叫号码限制等补充业务;
8、即插即用的业务发放模式:支持远程配置下发,设备上电注册成功之后即可建立管理通道和业务通道,无需人工现场配置,即插即用;
9、高效的管理维护模式:支持免现场软调、远程验收、远程升级打补丁、远程故障定位等多种高效的管理维护方法;
10、可靠性高:可工作于最低-40℃或者最高65℃工作温度,6KV的高防雷能力,降低雷击故障率;单板防腐蚀设计,延长设备使用寿命;
11、周密的安全措施:适应电信业务的安全性要求,对安全性方面的协议进行了深入研究和应用,充分保障系统安全和用户接入安全;
12、绿色节能:选用高效能电源,降低系统能耗;风扇智能调速,有效降低闲时能耗;采用高性能套片,降低芯片能耗;支持POTS短环路设计,有效降低短距离下端口功耗;
13、面向未来的架构设计:未来根据运营商的组网和业务需求,可以提供相应的线路板卡来解决,系统不做其它改动,快速响应。
2、产品特性

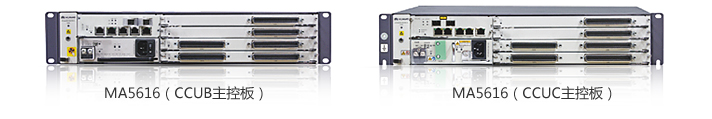

特性 | CCUB主控板 | CCUC主控板 | |
---|---|---|---|
GPON特性 | 遵循ITU G.984系列标准 | 遵循ITU G.984系列标准 | |
T-CONT的数量:8个 | T-CONT的数量:32个 | ||
GEM Port的数量:128个 | GEM Port的数量:1000个 | ||
EPON特性 | 满足IEEE802.3ah标准,满足CTC2.1标准 | 满足IEEE802.3ah标准,满足CTC2.1标准 | |
支持动态带宽分配(DBA) | 支持动态带宽分配(DBA) | ||
宽带特性 | VLAN数量:4K,支持QinQ 和Stacking VLAN | VLAN数量:4K,支持QinQ 和Stacking VLAN | |
MAC地址数量:4K,支持VMAC功能 | MAC地址数量:4K,支持VMAC功能 | ||
支持VLAN切换 | 支持VLAN切换 | ||
支持PPPOA转PPPOE,支持IPOA转IPOE | 支持PPPOA转PPPOE,支持IPOA转IPOE | ||
支持802.1p,支持PQ与WRR流控,支持ACL | 支持802.1p,支持PQ与WRR流控,支持ACL | ||
语音特性 | 支持SIP,支持H.248 | 支持SIP,支持H.248 | |
支持ISDN BRA接口 | 支持ISDN BRA接口 | ||
支持POTS短环路设计,有效降低功耗 | 支持POTS短环路设计,有效降低功耗 | ||
ADSL2+特性 | 满足G992.1~G992.5、T1.413标准 | 满足G992.1~G992.5、T1.413标准 | |
支持Annex M | 支持Annex M | ||
支持ADSL2+ bonding(2/4/6/8线对) | 支持ADSL2+ bonding(2/4/6/8线对) | ||
VDSL2特性 | 满足G993.2标准 | 满足G993.2标准 | |
支持8a/8b/8c/8d/12a/12b/17a/30a | 支持8a/8b/8c/8d/12a/12b/17a/30a | ||
支持2线对VDSL2 bonding | 支持2线对VDSL2 bonding | ||
SHDSL特性 | 满足G991.2标准 | 满足G991.2标准 | |
支持G.SHDSL.Bis,支持ATM/PTM模式 | 支持G.SHDSL.Bis,支持ATM/PTM模式 | ||
支持EFM bonding(2/4/6/8线对) | 支持EFM bonding(2/4/6/8线对) | ||
组播特性 | 支持IGMP V2/V3 | 支持IGMP V2/V3 | |
支持IGMP Proxy和Snooping | 支持IGMP Proxy和Snooping | ||
系统可配的组播节目数:1024 支持组播用户数量:256 每用户最大并发组播数量:16 | 系统可配的组播节目数:1024 支持组播用户数量:256 每用户最大并发组播数量:16 | ||
安全特性 | 支持PPPoE+和DHCP Option82 | 支持PPPoE+和DHCP Option82 | |
支持MAC地址静态及动态绑定 | 支持MAC地址静态及动态绑定 | ||
支持防御MAC/IP Spoofing,支持源MAC/IP过滤 | 支持防御MAC/IP Spoofing,支持源MAC/IP过滤 | ||
支持防DOS攻击,支持防火墙功能 | 支持防DOS攻击,支持防火墙功能 | ||
维护管理特性 | 支持SNMP v1/v2/v3 | 支持SNMP v1/v2/v3 | |
支持Telnet,支持SSHv2 | 支持Telnet,支持SSHv2 | ||
支持远程批量预部署功能 | 支持远程批量预部署功能 | ||
支持远程升级和远程监控 | 支持远程升级和远程监控 |

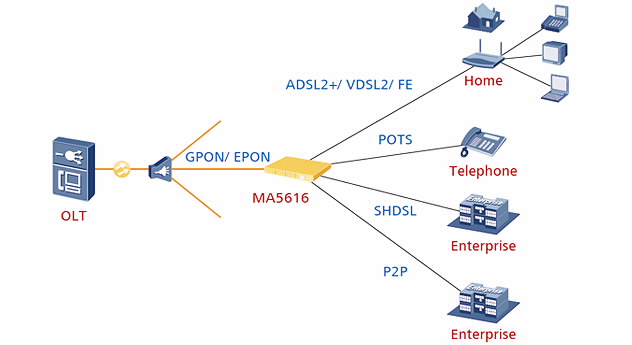

3、组网应用
MA5616上行支持GPON、EPON和GE接口,下行可通过灵活插卡,提供多种业务接入。包括通过ADSL2+/
VDSL2/FE为家庭用户提供高带宽三重播放业务,通过POTS板提供语音业务,通过SHDSL板为企业提供
专线业务,通过P2P板为企业等高价值客户提供高带宽光接入业务。
