CloudEngine 16800是华为推出的首款面向AI时代的数据中心交换机。内嵌AI芯片，承载独创的iLossless智能无损交换算法，对全网流量进行实时的学习训练，实现网络0丢包与E2Eμs级时延，达到最高吞吐量。软件平台基于华为VRP8操作系统，在提供稳定、可靠、高性能的L2/L3层交换服务基础上，为客户构建一个智能、极简、安全和开放的数据中心云网络平台。

CloudEngine 16800系列采用先进的硬件架构设计。整机最大支持734/3096Tbps交换容量，当前最高支持576个100GE、576个40GE或2304个10GE全线速接口。

CloudEngine 16800系列具备业界领先的无背板Clos交换架构和工业级的可靠性，以及严格的前后风道设计，并支持丰富的数据中心特性。此外，CloudEngine 16800作为新一代核心交换机采用了多种绿色节能创新技术，大幅降低设备能源消耗。

产品型号和外观

CloudEngine 16800系列提供CloudEngine 16816、CloudEngine 16808、CloudEngine 16804等三种产品形态。

1、产品特点

极简部署，丰富SDN特性实现业务自动化部署

VXLAN结合EVPN实现DC内及DC间业务部署

l  支持BGP-EVPN作为VXLAN的控制平面，简化VXLAN的部署；

l  BGP-EVPN触发VTEP间自动建立VXLAN隧道，避免full-mesh的隧道配置；控制面扩散MAC表进行MAC学习，可优化未知流泛洪；构建数据中心的大二层网络；

l  标准协议，与业界厂家设备完美对接，确保网络长期演进；

l  支持分布式网络部署，支持QinQ接入VXLAN等多种接入方式，根据需求，灵活定制多样化异构网络；

l  支持EVPN + VXLAN作为DC间二层互联技术，实现VXLAN跨数据中心双活，节省跨DC的带宽；

l  CloudEngine 16800支持IP数据包分段和重组，超大IP数据包能够在不受MTU限制的情况下在WAN网络传输。CloudEngine 16800 交换机还可以识别分段数据包，以便与路由器无缝互连。

VXLAN双栈网络业务自动化极简部署

l  支持IPv4和IPv6的混合叠加组网，满足两种IPv6的演进模式需求；

l  支持承载IPv6 Overlay业务。即网络IPv6先行，新建数据中心Underlay IPv6网络, 承载的租户IPv4业务逐步改造；

l  支持业务IPv6先行，租户业务IPv6化，网络设备利旧，即IPv6 VXLAN over IPv4，在现有IPv4网络基础上业务向IPv6平滑演进。

ZTP支持零配置极简部署

CloudEngine 16800系列交换机支持ZTP（Zero Touch Provisioning）协议，可以从文件服务器获取版本文件并自动加载，实现设备的免现场配置和部署，从而降低人力成本，提升部署效率；

ZTP功能支持内嵌脚本语言，并通过OpenAPI开放给用户，数据中心用户可使用其熟悉的脚本语言（Python等）实现对网络设备的统一配置；

ZTP实现新设备配置时间与设备数量、地域分布解耦，缩短业务上线时间，提高了业务上线效率。

协同 iMaster NCE-Fabric实现数据中心网络极简部署

l  CloudEngine 16800系列交换机支持通过NetConf，SNMP等标准协议和iMasterNCE-Fabric控制系统对接，实现网络的适应性和自动化管控，从而提供更加高效和智能的操作手段，简化网络管理，降低OPEX。

协同 iMasterNCE-FabricInsight实现智能运维

l  CloudEngine 16800系列交换机支持Telemetry技术，实时采集设备数据并上送至华为iMaster NCE数据中心网络分析器组件iMaster NCE-FabricInsight，iMasterNCE-FabricInsight通过智能故障识别算法对网络数据进行分析，精准展现网络实时状态，并能及时有效地定界故障以及定位故障发生原因，发现影响用户体验的网络问题，精准保障用户体验。

安全可靠，提升网络业务稳定性

NSH业务链安全更灵活部署

l  支持基于标准NSH协议的业务链编排，使得业务功能与网络解耦；

l  安全业务图形化界面灵活部署，按需扩展，同时减少网络设备路由策略的配置次数，降低运维复杂度。

跨设备链路聚合，高效可靠

l  CloudEngine 16800支持跨设备链路聚合M-LAG（Multichassis Link Aggregation Group），能够实现多台设备间的链路聚合，从而把链路可靠性从单板级提到设备级；

l  多活系统，一方面双归系统实现流量负载分担，另一方面系统多活、热备份保护，系统更可靠；

l  M-LAG的各节点设备可独立升级，升级过程中其它节点承接业务转发，实现业务零中断；

l  组网灵活，普通以太网络、VXLAN以及IP网络的双归接入均可采用M-LAG接入方式。

ESI多归接入

支持RFC标准的EVPN多归方案，通过ESI（Ethernet Segment Identifier）功能将EVPN VXLAN网关双活扩展到多活。同时可以支持Active-Active的方式和Active-Standby的方式，实现服务器的多归接入（最大支持4归多活）。

开放可编程，灵活部署与运维

OPS实现控制面可编程

l  CloudEngine 16800系列交换机采用新一代VRP8操作系统，通过VRP8内嵌的OPS模块，实现设备控制面的可编程；

l  OPS提供了丰富的Open API接口，可被业界主流云平台（含商业云平台和开源云平台）和第三方Controller深度集成，支持业务对网络的灵活定制和自动化管理；

l  用户或第三方开发商可利用Open API接口，开发和部署专用的网络管理策略，从而迅速地实现业务功能扩展、自动部署和设备的智能化管理，实现自动化运维，降低管理成本；

l  OPS致力于数据中心业务和网络的无缝融合，提供面向业务的软件定义网络。

支持标准接口实现开放对接

l  支持NETCONF/OpenFlow协议，可与华iMaster NCE-Fabric对接；

l  提供标准的NETCONF接口给第三方软件调用，从而实现了设备的开放式可编程功能，以及对第三方软件的集成，满足了用户对设备开放性和灵活性的要求；

l  支持Ansible自动化配置，Module开源发布，扩展设备功能、简化用户对设备的管理和维护。

下一代核心引擎，超强性能

3096T超大交换容量

l  CloudEngine 16800系列整机最大支持734/3096Tbps交换容量，支持GE、10GE、40GE、100GE不同速率的互联互接，满足云计算数据中心可持续发展需求，打造未来十年的稳定网络架构；

l  CloudEngine 16800系列和CloudEngine 8800/ CloudEngine 6800/ CloudEngine 5800系列TOR交换机联合组网，构建超大无阻塞网络平台，单个网络实现高达数万GE/10GE/25GE服务器的接入。

T级高密线卡

l  CloudEngine 16800单线卡支持高达3.6Tbps的转发能力；

l  支持高密度的36*100GE/36*40GE/144*10GE线速线卡；

l  整机最大支持576个100GE、576个40GE或者2304个10GE线速端口。

l  降低OPEX：物理设备复用，减少占用空间，节省运维，降低能耗。

领先的架构设计，业内顶级品质

高品质的无阻塞交换架构

l  CloudEngine 16800拥有高品质的无阻塞交换网，同时具备四大关键特质：正交网板设计、Clos交换架构、信元交换、VoQ（VirtualOutput Queue）机制；

l  无背板正交网板设计：CloudEngine 16800业务板卡与交换网板采用完全正交设计，跨线卡业务流量通过正交连接器直接上交换网板，极大提升了系统带宽和演进能力，整机容量可平滑扩展至千Tbps；

l  Clos交换架构：CloudEngine 16800采用三级Clos架构，交换网可灵活扩展；高效率的变长信元交换，具备动态选路能力，流量均衡分担到多个交换网，保证交换矩阵无阻塞，从容应对数据中心内复杂多变的流量模型；

l  VoQ机制：CloudEngine16800支持 VoQ队列，实现了基于交换网的精细化QoS功能。基于VoQ机制和入端口缓存，CloudEngine 16800在入口侧构建独立的虚拟输出队列，对面向不同出口的流量进行端到端流控，保证了业务的统一调度和有序转发，实现严格意义上的无阻塞交换。

高可靠的工业级硬件架构

l  CloudEngine 16800具备工业级的超高可靠性，核心交换机长期稳定运行，保障业务不间断；

l  四大硬件全热备：主控板1+1热备份；交换网板N+M热备份；电源采用双路输入，N+N或N+1备份，并自带散热系统；风扇框N+1备份，散热高效强劲；

l  三大总线全冗余：监控总线1+1冗余；管理总线1+1冗余；数据总线1+1冗余；保障系统内各类信号的可靠传送。

高性能的VRP8软件系统

l  CloudEngine 16800采用华为新一代的VRP8操作系统，基于业界领先的全业务细粒度分布式架构技术，构建高性能和高可靠的软件平台，提供永续的在线服务；

l  高性能的细粒度分布式架构：作为高端软件系统平台，VRP8采用了全业务细粒度分布式架构，各种网络协议和业务可以多实例分布式并行处理，充分发挥多CPU和多核并行处理的优势，最大程度地提升了业务性能和可靠性；

内置AI芯片，智能调整 ECN阈值，实现网络无阻塞传输

l  根据网络实时流量变化，智能调整不同队列的ECN阈值。

l  智能预判网络拥塞，快速反馈，减少网络丢包引起的重传和吞吐量下降，在时延和吞吐量之间取得最大收益。

创新的节能技术，最佳绿色先锋

严格的前后风道设计

l  专利的前后风道设计，冷热风道严格隔离，完全满足数据中心机房标准；

l  风扇支持智能分区调速，按需散热，节能降噪。

高效智能的供电系统

l  采用业界高效的数字电源模块，效率高达96%；

l  实时功率测量，随时掌握系统功耗状态，并可根据系统功耗状态，智能控制电源模块进入休眠状态，降低能耗；

l  根据业务流量负载变化，CloudEngine 16800各主要部件能耗按需调整，动态节能。

2、组网应用

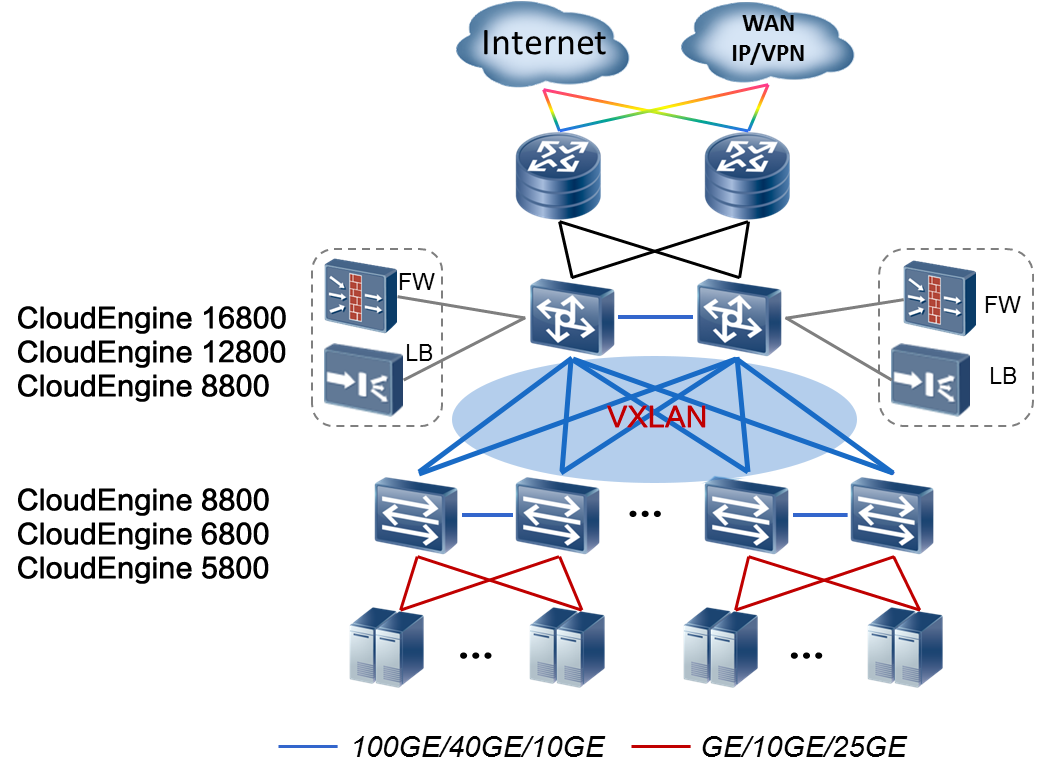

在数据中心典型应用

在数据中心的典型组网中， 采用CloudEngine 16800作为网络的核心交换机， CloudEngine 8800/CloudEngine 6800/CloudEngine 5800作为TOR交换机，与CloudEngine 16800通过100GE/40GE/10GE端口互联。采用VXLAN等协议组建无阻塞大二层网络，保证虚拟机的大范围迁移以及用户业务的灵活部署。
