CloudEngine 6800系列数据中心交换机

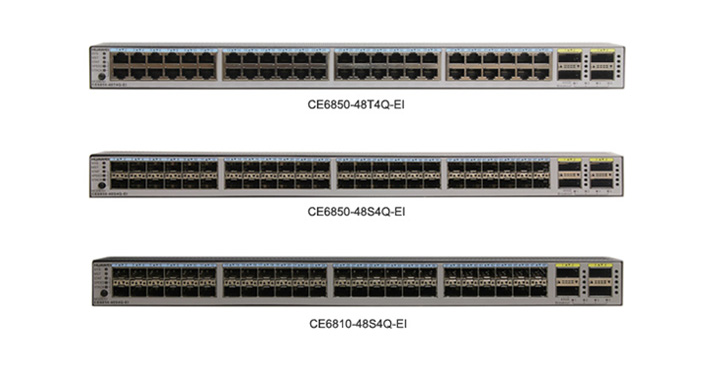

    CloudEngine 6800（以下简称CE6800）系列是华为公司面向数据中心和高端园区推出的新一代高性能、高密度、低时延万兆以太网交换机。CE6800采用先进的硬件结构设计，提供业界最高密度的10GE端口接入，支持40GE上行端口，软件平台基于华为新一代的VRP8操作系统，支持丰富的数据中心特性和高性能的堆叠，风道方向可以灵活选择。CE6800可以与华为新一代核心交换机CloudEngine 12800配合构建弹性、虚拟和高品质的云时代数据中心网络，满足云时代数据中心对网络的需求。CE6800系列交换机定位于数据中心的高密万兆接入，帮助企业和运营商构建面向云计算时代的数据中心网络平台，也可以用于园区网的核心或汇聚。CloudEngine 6800整机支持48个万兆光或电接口、4个40GE的QSFP+接口（QSFP+可拆分成4个10GE SFP+端口），提供L2/L3线速转发。CE6800系列目前有三款主机形态。

1、产品特点

         高密度万兆接入，容量超群

• 1、1.28Tbps交换容量，业界最高性能（1U ToR）；960Mpps转发性能，L2/L3全线速转发；

• 2、最大提供64个10GE接口，业界最高密度（1U ToR），满足万兆服务器高密接入需求；

• 3、支持4个40G高性能QSFP+接口， QSFP+接口允许作为4个10GE SFP+接口使用，提供灵活的组网能力；40GE上行与CE12800系列共同构建无阻塞的网络平台。



高可靠长距堆叠，性能卓越

• 1、业界首创16台堆叠技术：

16台交换机堆叠提供最大768个10GE接入端口，满足数据中心高密度服务器接入需求；
多台设备虚拟化为一台逻辑设备,构建可扩展、易管理的数据中心网络平台；
堆叠系统实现控制平面和数据平面冗余备份，避免了单点故障的风险，极大的增强了系统的可靠性。




• 2、超长距堆叠：

业务口复用为堆叠口，不仅可以实现机架内、跨机架的堆叠，同时也支持跨区域的远距离堆叠；
根据实际组网规模灵活分配业务带宽和堆叠带宽，合理配置网络资源。



设备纵向虚拟化，简化管理

• 1、CE6800系列交换机支持SVF（Super Virtual Fabric）能力，可以把多台同构或异构的物理交换机虚拟成一台逻辑交换机，简化网络管理并提高可靠性；

• 2、SVF创新性实现了异构交换机的纵向扩展，CE6850支持作为Spine交换机，CE6810作为Leaf交换机，多台Leaf交换机虚拟成Spine交换机的远程线卡，易于机房布线和设备管理；

• 3、华为SVF独家实现了Leaf交换机的本地转发，在数据中心横向流量占主流的趋势下，能够提高转发效率，并降低网络时延。

型号	SVF Spine	SVF Leaf
CE6850-48S4Q-EI	√	-
CE6810-48S4Q-EI	-	√
CE5810-48T4S-EI	-	√
CE5810-24T4S-EI	-	√



大规模路由网桥，随需扩展

• 1、CE6800系列交换机支持IETF标准协议TRILL(Transparent Interconnection of Lots of Links)，支持10GE/GE服务器的混合接入组网；最大可构建超过500个节点的超大规模二层网络，支持用户业务灵活部署，虚拟机大范围迁移；

• 2、TRILL引入类似IS-IS的路由机制，采用TTL避免二层环路，大幅增强了网络的稳定性，同时加快网络收敛速度；

• 3、TRILL组网下，所有数据流量基于SPF及ECMP实现快速转发，解决了STP协议中存在的次优路径问题，带宽利用率提升近100%；

• 4、CE6800支持基于TRILL的二层等价路径，极大提升了网络链路的负载分担能力，通过胖树架构平滑扩展网络规模。



融合型增强以太，统一承载

• 1、支持FCoE（Fibre Channel over Ethernet）特性，实现存储业务、数据业务和计算业务的统一承载，降低客户建网成本和维护成本；

• 2、集中式FCoE/FC网关部署方案，以太网接入设备无需参与FC协议的计算，在兼容当前FC SAN的同时，降低了运维复杂度；

• 3、支持PFC、ETS、DCBX等数据中心无丢包特性，满足FC存储业务及高性能计算业务的低延时和无丢包需求



虚拟机快速迁移，策略随行

• 1、通过新一代自动化网管系统nCenter，与虚拟机管理平台交互，在CE6800上实现虚拟机网络策略的动态部署，支撑虚拟机在线迁移；

• 2、nCenter通过高速Radius接口下发网络策略，虚拟机在线迁移速度达到业界10-20倍，满足海量虚拟机的突发迁移需求；

• 3、nCenter基于开放的API接口，兼容所有主流虚拟化平台，屏蔽厂商的差异化。



可编程网络设备，灵活定制

• 1、CE6800系列交换机采用新一代VRP8操作系统，通过VRP8内嵌的OPS模块，实现设备控制面的可编程；

• 2、OPS提供了丰富的Open API接口，可被业界主流云平台（含商业云平台和开源云平台）和第三方Controller深度集成，支持业务对网络的灵活定制和自动化管理；

• 3、用户或第三方开发商可利用Open API接口，开发和部署专用的网络管理策略，从而迅速地实现业务功能扩展、自动部署和设备的智能化管理，实现自动化运维，降低管理成本；

• 4、OPS致力于数据中心业务和网络的无缝融合，提供面向业务的软件定义网络。



设备零配置部署，自动运维

• 1、CE6800系列交换机支持ZTP（Zero Touch Provisioning）协议，可以从U盘或文件服务器获取版本文件并自动加载，实现设备的免现场配置和部署，从而降低人力成本，提升部署效率；

• 2、ZTP功能支持内嵌脚本语言，并通过Open API开放给用户，数据中心用户可使用其熟悉的脚本语言（Python等）实现对网络设备的统一配置；

• 3、ZTP实现新设备配置时间与设备数量、地域分布解耦，缩短业务上线时间，提高了业务上线效率。



严格的前后风道，高效节能

• 1、灵活的前后/后前风道设计：

采用严格的前后风道设计，支持冷热风道完全隔离，提升散热的效率，满足数据中心机房设计要求；
通过选配风扇和电源模块，灵活支持前后和后前风道；
支持电源和风扇冗余配置，保障业务无间断运行。




• 2、创新的节能技术：

使用业界最新节能芯片，智能的风扇调速方案，支持实时功耗检测，为客户降低运维成本，打造绿色数据中心。


指示灯完美呈现，运维简单

• 1、清晰的指示灯：

支持端口状态、端口速率等信息的完整呈现，创新的40G端口指示灯，可以清晰显示所有子端口状态；
前面板和后面板同步显示系统状态和堆叠状态，便于从任意方向维护；
支持远程定位功能，在网管/控制台上可以点亮需要维护设备的远程定位指示灯，便于在拥挤的设备间准确定位设备。




• 2、维护简单：

管理接口/风扇/电源位于交换机的正面，便于维护；
数据接口位于交换机的后侧，和服务器同向，便于走线。

2、组网应用

       在数据中心的典型应用

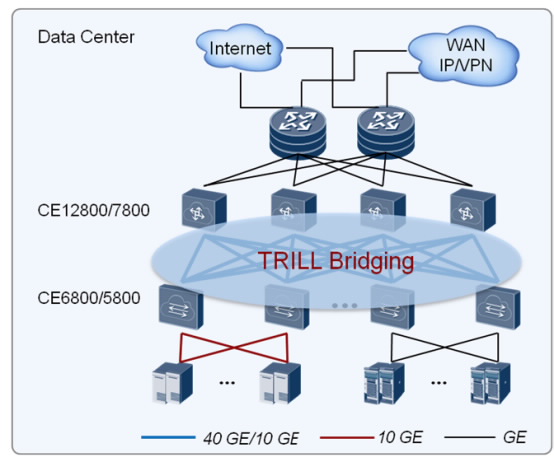

    在数据中心的典型组网中，采用CE12800/7800作为网络的核心交换机，采用CE6800和CE5800作为ToR交换机，与CE12800/7800通过40GE/10GE端口互联。采用TRILL协议组建无阻塞大二层网络，保证虚拟机的大范围迁移以及用户业务的灵活部署。

注：TRILL技术也可部署于园区网，满足不同业务区域的灵活部署需求。

 在园区网的典型应用

    CE6800也可用于园区网场景，其业界领先的高密度全线速万兆端口，高性能堆叠满足网络带宽日益增长的需求；其丰富的业务特性、创新的节能机制使得CE6800成为园区交换机高性价比的选择。

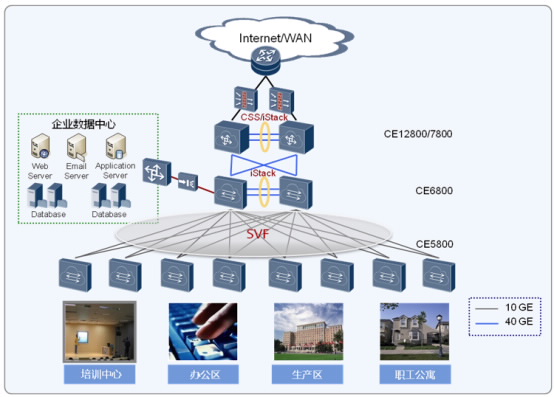

    在园区网的典型组网中，多台CE12800/7800使用CSS/iStack技术虚拟为一台核心交换机，在汇聚层多台CE6800使用iStack技术堆叠为一台逻辑交换机，增加网络可靠性的同时简化管理。在接入层，使用经SVF技术纵向虚拟化后的CE5800，提供高密度的线速端口。

注：iStack技术同样广泛应用于数据中心，满足用户简化管理的需求。
