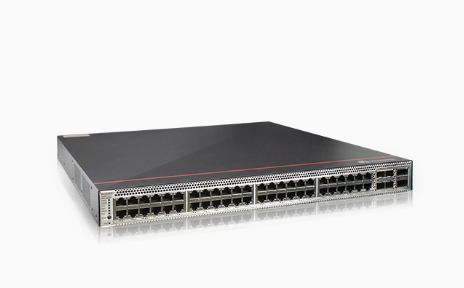

CloudEngine S5732-H系列多速率交换机

S5700系列以太网交换机，是华为公司为满足大带宽接入和以太多业务汇聚而推出的新一代绿色节能的全千兆高性能以太交换机。它基于新一代高性能硬件和华为公司统一的VRP（Versatile Routing Platform）平台，具备大容量、高可靠（双电源插槽和硬件级以太OAM）、高密度千兆端口，可提供万兆上行，支持EEE能效以太网和iStack智能堆叠，充分满足企业用户的园区网接入、汇聚、IDC千兆接入以及千兆到桌面等多种应用场景。

产品特点

让网络更敏捷地为业务服务

ENP灵活的报文处理及流量控制能力，深入贴近业务，满足现在及未来的各种挑战，助力客户构建弹性扩展的网络。
ENP采用全可编程架构，可以完全自定义流量的转发模式、转发行为和查找算法。通过微码编程实现新业务，客户无需更换新的硬件，快速灵活，6个月即可上线，而传统ASIC芯片采用固定的转发架构和转发流程，新业务无法快速部署，需要等待1～3年的硬件支持。
在完全覆盖传统交换机能力基础上，通过全可编程开放接口和自定义转发流程，满足企业定制化业务诉求。企业既可以直接利用多层次的开放接口自主开发新的协议、功能，也可以将诉求交由厂商，与厂商共同开发完成，打造企业专属园区网络。

更敏捷地实现丰富业务特性

S5720-HI、S5730-HI、CloudEngine S5731-H、CloudEngine S5731-H-K、CloudEngine S5731S-H、CloudEngine S5732-H和CloudEngine S5732-H-K具备融合AC功能，无需额外购买AC硬件。
S5720-HI、S5730-HI、CloudEngine S5731-H、CloudEngine S5731-H-K、CloudEngine S5731S-H、CloudEngine S5732-H和CloudEngine S5732-H-K支持统一用户管理功能，能够对有线用户和无线用户进行认证，屏蔽了接入层设备能力和接入方式的差异，支持802.1X认证、MAC地址认证和Portal认证等多种认证方式，支持对用户进行分组、分域、分时的管理，用户、业务可视可控，实现了从“以设备管理为中心”到“以用户管理为中心”的飞跃。
S5700提供高品质的QoS（Quality of Service）能力，具备完善的队列调度算法、拥塞控制算法，创新的优先级调度算法和多级队列调度机制，能够对数据流实现多级的精确调度，从而满足企业不同用户终端、不同业务种类的服务质量要求。

更敏捷地实现网络精准管理

S5720-HI、S5730-HI、CloudEngine S5731-S、CloudEngine S5731S-S、CloudEngine S5731-H、CloudEngine S5731-H-K、CloudEngine S5731S-H、CloudEngine S5732-H和CloudEngine S5732-H-K支持网络包守恒算法（Packet Conservation Algorithm for Internet，iPCA），改变了传统利用模拟流量做故障定位的检测模型，可对任意业务流随时随地逐点检测网络质量，无需额外开销；可在短时间内立刻检测业务闪断性故障，检测直接精准到故障端口，实现从“粗放式运维”到“精准化运维”的大转变。
S5720-EI、S5720-HI、S5730-HI、CloudEngine S5731-S、CloudEngine S5731S-S、CloudEngine S5731-H、CloudEngine S5731-H-K、CloudEngine S5731S-H、CloudEngine S5732-H和CloudEngine S5732-H-K支持双向主动测量协议的轻量级架构（TWAMP Light），能够精确测量任意IP链路的性能，轻松获取整网IP性能，无须专用探针器或专有协议。
超级虚拟交换网（Super Virtual Fabric，SVF）技术将原来“小型核心/汇聚+接入交换机+AP”的网络架构虚拟化为一台设备进行管理，提供业界最简化的网络管理方案。
EasyDeploy把WLAN领域中“AC管理AP”的优秀实践应用到“交换机管理接入交换机”上，实现了开局时接入交换机和AP“零配置”。Easy Deploy方案中Commander交换机收集下挂Client的拓扑信息，并基于拓扑保存Client对应的启动信息；支持Client免配置更换。支持对Client批量下发配置和脚本，并支持对配置下发结果进行查询。Commander交换机支持收集并显示整网能耗信息。

智能堆叠

智能堆叠技术（Intelligent Stack，iStack）能够将多台支持堆叠特性的交换机从逻辑上变成一台交换设备，作为一个整体参与数据转发。

堆叠系统通过多台成员设备之间冗余备份，提高了设备级的可靠性；通过跨设备的链路聚合功能，提高了链路级的可靠性。
智能堆叠提供了强大的网络扩展能力，通过增加成员设备，可以轻松地扩展堆叠系统的端口数、带宽和处理能力。
智能堆叠简化了配置和管理，堆叠形成后，多台物理设备虚拟成为一台设备，用户可以通过任何一台成员设备登录堆叠系统，对堆叠系统所有成员设备进行统一配置和管理。

云管理

在华为智简园区网络解决方案中，部分交换机能被管理控制系统（V200R019C00及之前版本的交换机配套的管理控制系统为CloudCampus@AC-Campus，而V200R019C10及后续版本为iMaster NCE-Campus）管理。

交换机支持即插即用。
交换机能够自动连接到管理控制系统，并通过双向证书认证保证管理通道安全。
交换机提供Netconf&YANG标准接口供管理控制系统远程下发配置。
通过管理控制系统能够对交换机进行远程维护和故障诊断。

VXLAN特性

S5720-HI、S5730-HI、CloudEngine S5731-S、CloudEngine S5731S-S、CloudEngine S5731-H、CloudEngine S5731-H-K、CloudEngine S5731S-H、CloudEngine S5732-H和CloudEngine S5732-H-K支持VxLAN二层网关、三层网关以及BGP EVPN等功能，可以通过Netconf/YANG进行配置。基于该特性，在同一张物理网络上可进行多套业务网络或租户网络的融合部署，业务/租户网络彼此安全隔离，真正实现了“一网多用”，在满足不同业务/客户的数据承载需求的同时，节省网络重复建设成本，提升网络资源使用效率。

大数据安全协防

S5720-HI、S5730-HI、CloudEngine S5731-S、CloudEngine S5731S-S、CloudEngine S5731-H、CloudEngine S5731-H-K、CloudEngine S5731S-H、CloudEngine S5732-H和CloudEngine S5732-H-K支持加密通信检测（Encrypted Communication Analytics，ECA），它是一种流量识别和检测技术，能够识别网络中的加密流量和非加密流量，提取加密流量特征并上送CIS（Cybersecurity Intelligence System，网络安全智能系统）。CIS利用AI算法从海量数据中训练流量模型，将交换机上报的加密流量特征与流量模型进行比对，从而识别恶意流量，并结合控制器自动隔离威胁，从而保障园区网络安全。
S5720-HI、S5730-HI、CloudEngine S5731-S、CloudEngine S5731S-S、CloudEngine S5731-H、CloudEngine S5731-H-K、CloudEngine S5731S-H、CloudEngine S5732-H和CloudEngine S5732-H-K支持诱捕技术，通过响应不存在IP的扫描请求、响应在用IP未开放端口的扫描，诱骗攻击者对虚假目标（诱捕器，即CIS）进行攻击，CIS模拟完成与攻击者的交互，获得攻击者的攻击行为、提取攻击工具，通过引流等手段，深度分析可疑流量，形成防御策略，通过Agile Controller-Campus自动隔离威胁，阻断攻击行为的扩散，从而保障园区网络安全。

完善的VPN隧道

S5700支持Multi-VPN-Instance CE（MCE）功能。S5700支持下接不同的VPN用户，通过路由多实例，实现了不同用户的隔离；上行通过一个共用的物理接口连接到PE设备，减少单个VPN用户对网络部署的投资。S5710-EI、S5700-HI、S5710-HI、S5720-EI、S5720-HI、S5730-HI、CloudEngine S5731-H、CloudEngine S5731-H-K、CloudEngine S5731S-H、CloudEngine S5732-H和CloudEngine S5732-H-K支持MPLS QoS、MPLS TE、VLL、VPLS和L3VPN等功能，可作为高质量企业专线接入设备，是业界为数不多的高性价比盒式MPLS交换机。

轻松的运行维护

S5700支持自动配置、即插即用、USB开局、批量远程升级等功能，便于安装、升级、业务发放和其他管理维护工作，大大降低了运维成本。S5700支持SNMP v1/v2c/v3、CLI（命令行）、Web网管、TELNET、SSHv2.0等多样化的管理和维护方式；支持RMON、多日志主机、端口流量统计和网络质量分析，便于网络优化和改造。

S5700支持GVRP（GARP VLAN Registration Protocol），实现VLAN的动态分发、注册和属性传播，减少手工配置量，保证配置正确性。S5700还支持MUX VLAN功能，MUX VLAN分为主VLAN和从VLAN，从VLAN又分为互通型从VLAN和隔离型从VLAN。主VLAN与从VLAN之间可以相互通信；互通型从VLAN内的端口之间互相通信；隔离型从VLAN内的端口只能与主VLAN内的端口通信。

杰出的网流分析

S5700支持Netstream网络流量分析功能。作为网络流量输出器，S5700根据用户配置，实时采集指定的数据流量，通过标准的V5/V8/V9报文格式，将数据上送给网络流量收集器，这些数据被进一步处理，可以实现动态报表生成、属性分析、流量异常告警等功能，帮助用户及时优化网络结构、调整资源部署。

S5700支持sFlow功能。S5700按照标准定义的方式，对转发的流量按需采样，并实时地将采样流量上送到收集器，用于生成统计信息图表，为企业用户的日常维护提供了极大的方便。

灵活的以太组网

S5700不仅支持传统的STP/RSTP/MSTP生成树协议，还支持华为自主创新的SEP智能以太保护技术和业界最新的以太环网标准ERPS。SEP是一种专用于以太链路层的环网协议，适用于半环、整环、级联环等各种组网，其协议简单可靠、维护方便。ERPS是ITU-T发布的G.8032标准，该标准基于传统的以太网MAC和网桥功能，实现以太环网的毫秒级快速保护倒换。

S5700支持SmartLink和VRRP功能。S5700通过多条链路接入到多台汇聚交换机上，SmartLink/VRRP实现了上行链路的备份，极大地提升了接入侧设备的可靠性。S5700支持多种快速连接故障检测功能。S5700支持完善的以太OAM（IEEE 802.3ah/802.1ag/ITU Y.1731）和BFD功能。

多样的安全控制

S5700支持MAC地址认证和802.1X认证，实现用户策略（VLAN、QoS、ACL）的动态下发。

S5700支持完善的DoS类防攻击和用户类防攻击。其中，DoS类防攻击主要针对交换机本身的攻击，包括SYN Flood、Land、Smurf、ICMP Flood；用户类防攻击涉及DHCP服务器仿冒攻击、IP/MAC欺骗、DHCP request flood、改变DHCP CHADDR值等等。S5700通过建立和维护DHCP Snooping绑定表，侦听接入用户的IP/MAC地址、租用期、VLAN-ID、接口等信息，防止网络上针对DHCP攻击。利用DHCP Snooping的信任端口特性，S5700还可以保证DHCP服务器的合法性。

S5700支持ARP表项严格学习功能，可以防止因ARP欺骗攻击将交换机ARP表项占满，导致正常用户无法上网。

成熟的IPv6特性

S5700基于成熟稳定的VRP平台，支持IPv4/IPv6双协议栈、IPv6路由协议（RIPng/OSPFv3/BGP4＋/ISIS for IPv6）、IPv6 over IPv4隧道（手工隧道/6to4隧道/ISATAP隧道）。S5700既可以部署在纯IPv4或IPv6网络，也可以部署在IPv4到IPv6共存的网络，充分满足网络从IPv4向IPv6过渡的需求。

业界首创的蓄电池内置

S5700-LI-BAT（S5700-28P-LI-BAT、S5700-28P-LI-24S-BAT）是业界首创的电池交换机，支持内置的锂电池作为备用电源，适用于网络接入层频繁断电的应用场景。其主要优点体现在：

市电断电自动切换到蓄电池供电，保证业务不中断

电池交换机内置蓄电池，集成度高，节省空间，安装方便

智能电源管理，电池续航时间长

全网电池交换机统一可视化管理，方便运维，电池寿命可预测，无须整网定期更换电池，节省成本

电池可靠性高，支持电池保护和告警功能，超过工作温度进行过温保护

免接地设计

S5720-12TP-LI-AC设备可以免接地，只要保证220V电源输入可靠接地即可，有效解决了楼道等场景实际无法接地的问题。

适用于室外极端环境

S5720I-SI系列交换机支持工业级工作温度范围，部分型号工作温度范围最大可达-40°C～75°C，可以在极冷和极热环境中在室外机柜中工作。

S5720I-SI系列交换机拥有专业的户外防雷技术，支持±6kV防雷，适用于室外恶劣环境。

高密接入带宽倍增的CSFP

CSFP交换机支持下行端口CSFP功能，每个下行端口插入一个CSFP GE光模块和一对光纤实现双向2GE的带宽，是普通SFP光模块带宽的两倍，下行24个CSFP端口可实现双向带宽48GE，实现了相当于48个普通SFP端口的高密接入，节省了铺设光纤的成本和新增光模块的成本。

超大功率PoE++供电能力

S5720-LI、S5720I-SI和S5730-HI的每个PoE++端口可提供高达90W/60W/30W的电源，可为AP、监控摄像头等大功率终端设备供电，解决特定场景下的供电难题。

OPS开放可编程系统

OPS（Open Programmability System），是基于Python语言的开放可编程系统。IT管理员可以通过Python脚本对交换机进行运维功能的编程，快速实现功能创新，实现智能化运维，降低运维成本和操作的复杂度。

在大型企业园区的应用

S5700提供丰富的终端安全管理特性，支持PoE、Voice VLAN、Qos等功能，可以轻松的提供多样化的桌面接入功能，实现千兆到桌面的高性能网络。

S5700提供丰富的安全特性，在接入设备上实现ARP安全、IP安全、IP源防攻击等安全措施，支持NAC、ACL等用户访问控制策略，将用户安全控制在网络终端。

S5700提供链路聚合特性，支持LACP协议，可以为服务器提供多条链路接入，实现链路带宽提升和链路备份。

S5700支持EasyOperation、U盘开局等部署特性，可以快速部署设备，方便管理。

在中小型企业园区的应用

在企业网络和园区网中，S5700通过千兆/百兆接口接入交换机，提供高性能大容量交换，上行通过万兆光口接入核心交换机，构成万兆骨干、百兆到桌面的企业网全网解决方案，满足用户高带宽、多业务的需求。

S5700提供高可靠性保护方案，可以利用SEP、RRPP快速环网实现毫秒级网络快速切换，同时可以通过智能堆叠技术构建堆叠系统，实现分布式转发架构和故障的快速自愈，并且可以在扩展用户端口的同时实现处理性能的同步提升，统一的设备管理，极大简化了网络管理和维护。

在公有云场景的应用

智简园区网络解决方案是基于华为公有云环境的一整套网络解决方案，交换机可以部署在接入层，如图4-4所示。

交换机支持即插即用，无需繁杂的配置，插上电源和网线即可自动完成设备上线。交换机可以自动连接到公有云网络的管理控制系统（V200R019C00及之前版本的交换机配套的管理控制系统为CloudCampus@AC-Campus，而V200R019C10及后续版本为iMaster NCE-Campus），通过双向证书认证保证管理通道安全。交换机提供Netconf&YANG标准接口供管理控制系统远程下发配置，同时支持通过管理控制系统进行远程维护和故障诊断。
