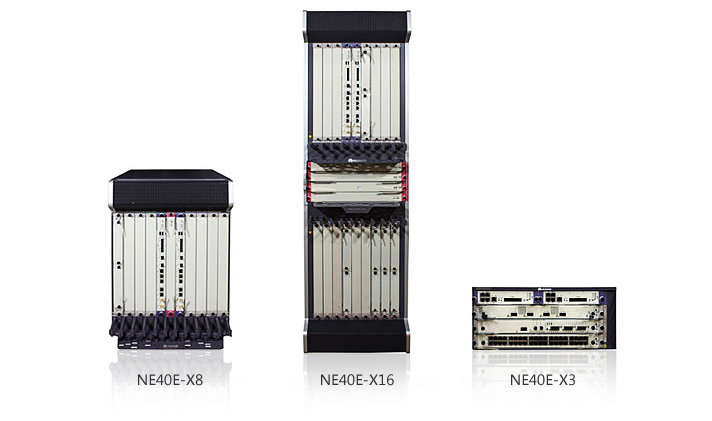

Huawei NetEngine 40E 系列全业务路由器

     NetEngine40E系列全业务路由器(以下简称 NE40E)是华为公司推出的高端网络产品,主要应用在企业广域网核心节点、大型企业接入节点、园区互联&汇聚节点以及其他各种大型IDC网络的边缘位置,与NE5000E骨干路由器、NE20E汇聚路由器产品配合组网,形成结构完整、层次清晰的IP网络解决方案。
     NE40E基于CLOS分布式多级交换架构,采用分布式的硬件转发和无阻塞交换技术,具有良好的线速转发性能,优异的扩展能力,完善的QoS机制和强大的业务处理能力。NE40E基于最新的可扩展2T平台,每槽位最大提供48个10GE端口,兼容现网线卡,最大限度保护客户的投资。NE40E支持集群。NE40E具有虚拟化能力。NE40E具有强大的汇聚接入能力,凭借丰富的特性支持,可以灵活部署L2VPN、L3VPN、组播、组播VPN、MPLS TE、QoS等,实现用户业务的可靠承载;支持丰富的增值业务特性,如GRE隧道、IPSec安全隧道、NetStream等;同时,NE40E全面支持IPv6,可以实现IPv4到IPv6的平滑过渡。因此,NE40E可以灵活应用在IP/MPLS网络的边缘、核心,可以简化网络结构,提供丰富的业务类型和可靠的服务质量,是IP/MPLS承载网向宽带化、安全化、业务化、智能化发展的重要源动力。


1、产品特点



领先的2T平台

     NE40E系列节能减排机框基于2T平台,每槽位最大可以平滑扩容到2Tbps带宽,每槽位最大提供48个10GE端口,实现大容量业务承载,满足未来带宽增长需求。同时NE40E系列基于现有VRP软件平台,兼容现网线卡,充分利旧,最大限度保护客户的投资。整机采用高密度端口、紧凑性设计,可以有效的节省空间。

绿色的设计理念

     NE40E整机秉承一贯的绿色节能设计理念,提供更加绿色环保的网络环境。NE40E采用业界领先的冷却和节能系统,包括先进的风道设计,最优的散热设计,智能化风扇设计和分区供电设计,可以做到温度自动感知和自动调节,极大的提高了电源的利用率。采用低功耗芯片设计,使NE40E在绿色节能方面具有更明显的优势。

强大的业务支持能力

     NE40E具有强大的业务承载能力,根据组网需求可以同时部署L2VPN、 L3VPN、MVPN,支持和TE (Traffic Engineering)同时部署,支持丰富的接入类型(ATM、IMA E1、TDM、POS、Ethernet),支持灵活QinQ,支持DHCP/IPoE,还可提供IPSec、GRE等功能,适应传统的接入需求和新兴的业务需求,满足多业务融合丰富的承载需求。


     NE40E具有强大的可扩展组播能力,支持丰富的IPv4/IPv6组播协议,包括PIM-SM/DM/SSM、MLDv1/v2、IGMPv3,组播CAC(Call Admission Control),IGMP Snooping等特性,可以灵活承载IPTV等视频业务,可以满足各种规模的组播业务的需求。


     NE40E支持多种增值业务特性,如GRE隧道、IPSec安全隧道、NetStream特性、mVPN特性,满足客户网络的独特需求,进一步提升客户网络的可利用价值。

丰富的IPv6过渡技术

     NE40E支持丰富的IPv6特性,包括IPv6专线接入、双栈、隧道及翻译。NE40E支持下一跳分离技术优化IPv6路由收敛时间,并提供大容量IPv6 FIB和最高160G转发性能的CGN板卡,增强网络可扩展性。 NE40E提供了完善的IPv4-IPv6 解决方案,满足以上各种演进场景下IPv6 过渡的需求。

面向未来的SDN能力

     NE40E基于创新的SDN架构设计,能够解决网络流量负载不均、带宽利用率低以及故障时网络拓扑重复计算影响网络收敛效率等传统网络无法彻底解决的问题。硬件SDN Ready,能够帮助客户平滑演进至面向未来的SDN。NE40E的SDN特性已经具备商用部署实力。

全面的虚拟化特性支持

     NE40E支持一虚多、多虚一虚拟化特性。一虚多特性将一台路由器虚拟成多个逻辑路由器,各逻辑路由器之间资源隔离,保证业务占用资源可靠;多虚一特性将多台路由器虚拟成逻辑上的一台路由器,各物理路由器之间相互进行备份,提升设备可靠性。

全方位的可靠性解决方案

     NE40E从多个层面提供可靠性保护,包括设备级、网络级、业务级可靠性,形成了面向整个网络的解决方案,完全满足企业对各种业务的可靠性需求,99.999%的系统可用性是构筑企业业务可靠互联的基石。

设备级可靠:

     NE40E提供关键部件的冗余备份。关键组件支持热插拔与热备份, NSR(Non-Stop Routing),NSF(Non-Stop Forwarding)和 ISSU等技术一起保障无中断业务运行。

网络级可靠:

     NE40E提供IP/LDP/VPN/TE快速重路由/Hot-Standby,IGP、BGP以及组播路由快速收敛,虚拟路由冗余协议(VRRP,Virtual Router Redundancy Protocol),快速环网保护协议(RRPP,Rapid Ring Protection Protocol),TRUNK链路分担备份,BFD链路快速检测,MPLS/Ethernet OAM,路由协议/端口/VLAN Damping等技术,保证整网稳定性,可以提供端到端200ms保护倒换,业务无中断。

业务级可靠:

     NE40E提供的VPN FRR和E-VRRP技术,VLL FRR和Ethernet OAM技术以及PW Redundancy和E-Trunk或E-APS技术,可以应用于L3VPN和L2VPN组网方案中,保证业务层面的冗余备份,使业务稳定可靠,不中断。

完善的QoS机制

     NE40E提供高品质的QoS(Quality of Service)能力,先进的队列调度算法、拥塞控制算法,能够对数据流实现多级的精确调度,从而满足不同用户、不同业务等级的服务质量要求。


     NE40E产品具备完善的QoS调度机制:支持面向接入侧的H-QoS五级调度机制,多样化,差异化满足接入侧不同层次用户的业务需求;支持面向网络侧的MPLS H-QoS功能,支持在网络侧部署QoS功能,实现了MPLS VPN、VLL和PWE3的QoS能力;支持基于TE的MPLS DS-TE,实现MPLS TE与DiffServ模型的结合,支持8CT(Class Type),支持MAM(Maximum Allocation Model)和RDM(Russian Dolls Model)两种带宽约束模型,有效的保证网络承载的QoS需求。


    NE40E基于完善的QoS机制,具有良好的网络资源分配能力,提供面向整个企业网络的业务质量解决方案,满足客户不同优先级的业务需求。



2、组网应用



企业IP广域网解决方案

     NE40E系列路由器能够为客户组建高可靠,高性能,业务可扩展,易管理的IP广域网络。NE40E具有良好的线速转发性能,优异的扩展能力,完善的QoS机制和强大的业务处理能力,满足企业广域网的高性能要求。NE40E具有强大的汇聚接入能力,凭借丰富的特性支持,可以灵活部署L2VPN、L3VPN、组播、组播VPN、MPLS TE、QoS等,实现业务的可靠承载。
