AR3200 系列企业路由器

    AR3200系列企业路由器是华为公司推出的新一代网络产品，其秉承了华为在数据通信、无线通信、PON接入及软交换领域的深厚积累，并依托于自主知识产权的VRP平台，提供包括有线和无线的Internet接入、专线接入，PBX、融合通信及安全等功能，广泛部署于大中型园区网出口、大中型企业总部或分支等场景。

1、产品外观

    AR3200系列路由器采用嵌入式硬件加密，支持语音的数字信号处理器（DSP）插槽、防火墙、呼叫处理、语音信箱以及应用程序服务，覆盖业界最广泛的有线和无线连接模式，如E1/T1、xDSL、xPON、CPOS、3G等。

    AR3200系列包含1款设备：AR3260，其外观如下：



    AR3200支持多种接口卡，包括以太网接口卡、E1/T1/PRI/VE1接口卡、同异步接口卡、ADSL2+/G.SHDSL接口卡、FXS/FXO语音卡、ISDN接口卡、CPOS接口卡、EPON/GPON接口卡、LTE接口卡等。按使用槽位的不同，可分为SIC卡（灵活接口卡）、WSIC卡（双宽SIC卡）、XSIC卡（双高WSIC卡）。

2、产品特点

（1）（Application in one）融合，降低客户TCO

    AR3200支持路由、交换、语音、安全、WLAN等多种融合业务，能不断满足企业业务多元化的需求。同时其支持丰富的接入和上行接口，能适配多种终端，实现企业灵活接入。

        丰富语音体验

    集成多种语音功能，利用数据网络满足企业语音通话需求，为企业提供灵活高效的沟通手段

• 内置PBX、SIP服务器、SIP接入网关等基本语音功能

• 提供多方通话、IVR排队自动接续、彩铃、同振、顺振、一号通、话单管理、用户管理等丰富的语音增值业务

• 提供智能呼叫路由等功能，保证语音业务的高可用性

• 实现与NGN/IMS/PBX/终端的主流厂商对接

• QoE功能实时监测诊断语音业务质量

• 抖动缓冲、回声消除、丢包补偿等机制保证最佳的语音业务体验

   安全业务接入

    AR3200在业务顺利开展的同时有效地保障企业网的安全，从用户接入控制、报文检测、到主动防御形成一套完整的安全防护机制，实现用户投资回报最大化。




• 内置防火墙

• 支持802.1x、MAC地址、Portal认证的端口安全机制

• 实现Radius、HWTACACS等多种认证方式

• 提供IPSec VPN、GRE VPN、DSVPN、SSL VPN、L2TP VP

（2）（Better experience）最佳体验，保障业务0中断

多核架构，性能卓越

   AR3200系列企业路由器采用多核CPU和无阻塞交换架构，产品性能业界领先，充分满足企业及分支机构网络未来多元化扩展、不断增长的业务需求。




• 使用多核CPU，提高数据、语音的并发处理能力，为大容量业务的全方位部署创造条件

• 无阻塞交换，单槽位总线带宽最大可达10Gbps，业务转发无瓶颈

• 协议管理、业务和数据交换的独立分布处理，性能更高，业务更可靠

• 路由交换一体化，跨板卡交换效率高，配置维护灵活简单

 低成本，高可靠

    AR3200系列路由器通过板卡热插拔、关键部件冗余技术以及一系列故障检测和判断机制，缩短了业务中断时间，保障了设备层和网络层的可靠性。




• 板卡热插拔，主控板、电源、风扇等关键硬件冗余备份设计，保证业务安全稳定

• 提供企业业务的链路备份，提高业务接入的可靠性

• 毫秒级的故障检测和判断机制，缩短业务中断时间

• 本地存活，提高分支网络语音可靠性

 智能业务部署

    随着企业规模的增加，客户对业务部署提出更高要求。AR3200采取一系列措施实现业务智能部署。




• 增加Mini-USB配置端口，提供Web配置方式，界面更加友好

• U盘开局，设备即插即用

• Auto-Configure，设备自动配置



（3）（Cooperation platform）协作平台，满足客户化应用



开放业务平台（OSP）,企业级APP

    通过OSP与主流第三方IT系统集成和对接，为企业客户实现统一通信的业务体验，使客户、代理商、第三方和厂家都可以是开发者和使用者，真正实现业务价值链的共赢。




• 快速集成与定制业务，满足用户个性化需求

• 深度融合各类业务，无需部署专门服务器，节省投资，易于管理

• 与云侧业务实时刷新和同步，本地业务由本地处理，提高质量和效率

 VRP平台提供标准MIB，简单业务管理

    简单管理一直是企业客户关注的重点。AR3200简化运维，方便用户。




• 与eSight网管配套，实现设备管理

• 通过NQA进行链路实时监控，提高运维质量

    支持流检测NetStream，流量特征可视化，为网规网优提供依据

3、组网应用

高密以太接入

高密以太接入场景






    AR3200系列企业路由器提供24GE以太接口卡，能实现大容量高密度千兆接入的应用，方便网络运维，节省客户投资。

优质融合的语音服务

    AR3200系列企业路由器作为企业语音业务网关，可作为IP PBX和SIP服务器。

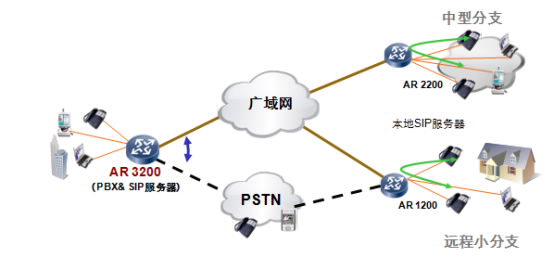

IP PBX应用场景






    AR系列企业路由器内置PBX，提供企业总机、IVR语言导航、话单查询等语音通信业务，有效提升企业形象，提高企业内外的沟通效率。AR3200部署在企业总部，支持智能路由拨号功能，可以根据目的号码段智能选择出口链路，节省企业分支话费开支。

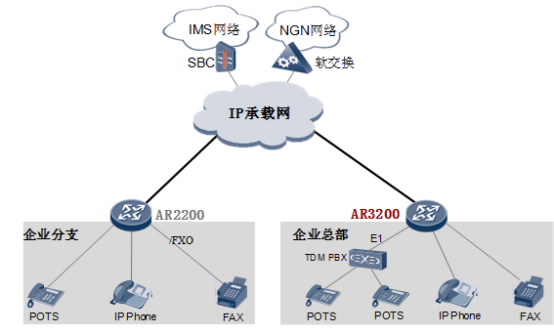

SIP接入网关的应用场景






    AR系列企业路由器将传统语音、传真与现代IP业务有效融合。当运营商为企业部署语音时，AR3200作为企业总部的SIP接入网关，可将普通语音电话信号转化为VoIP信号进行呼叫管理。上行与IMS/NGN网络互连，实现固话、手机、PC等任意终端在任意时间的语音通信。



丰富的企业分支VPN组网

通过Internet构建VPN






   AR3200系列企业路由器提供了多种安全接入功能，满足企业分支之间、企业分支与总部之间、合作伙伴访问企业内部信息的需求。总部和分支架构建立隧道，包括GRE VPN、IPSEC VPN、DSVPN、SSL VPN、L2TP VPN安全隧道，实现数据的安全访问与传输,支持分支机构侧隧道的快速部署，隧道认证等功能。通过远程隧道接入方式，合作伙伴可以访问企业内部资源，支持针对用户的安全认证与授权。

   AR3200系列企业路由器提供支持国密局数据加密接口卡，插卡灵活，满足用户对业务安全性的扩展需求。通过硬件完成数据的加密和解密，极大提高了数据的加密和解密性能，为客户提供端到端的安全保障。

通过MPLS网络构建VPN






    AR3200设备作为MPLS网络的PE设备被部署在企业总部和分支，不同业务之间通过MPLS L3 VPN隔离。实现VPN业务的灵活部署、快速转发、安全传输，实现企业业务的虚拟化运营。



广域分支互联&汇聚

通过高密度E1汇聚分支接入






    AR3200系列企业路由器支持丰富的接口类型，包括高密度E1、CPOS、POS等多款板卡，满足各个分支机构和总部间的汇聚接入要求。企业多个小型分支机构可通过E1链路上行连接至汇聚层路由器，通过其支持的高密E1板卡或者CPOS提供汇聚接入，然后再通过POS上行到高端路由器连接核心网络。

灵活便捷的无线管理

无线AC管理场景






    AR3200系列企业路由器集成了AC（Access Controller，无线控制器）功能，可对无线局域网中的AP（Access Point，接入点）进行控制和管理。AR支持丰富的认证方式和灵活的用户权限控制，能为Wi-Fi用户提供安全接入保证。同时集丰富的无线功能于一身，实现对有线无线一体化网络的集中管理，满足不同规模企业的建网要求。

4、设备配置

    AR3200的设备选配共分四步，即主机选型，主控板选择，板卡选择，软件配置。

主机、主控板

• 根据槽位数和转发性能选择主机型号和主控板。

 板卡

• AR3200板卡按物理形态可分为接口卡和DSP条插卡。AR3200接口卡安装在业务槽内，包含SIC、WSIC、XSIC三种接口卡。两个SIC槽位通过拆卸滑道可以组合成一个WSIC槽位；两个WSIC槽位通过拆卸隔板可以组合成一个XSIC槽位。DSP条插卡安装在主机内的DSP槽位上，与FXO/FXS/ISDN/VE1语音卡配合使用。

 软件

• AR3200的软件分为基础软件和功能License软件。基础软件包含路由、交换、语音、安全等基础特性。功能License软件包括特色功能包，如AC等。
